Schéma bežného zapojenia:

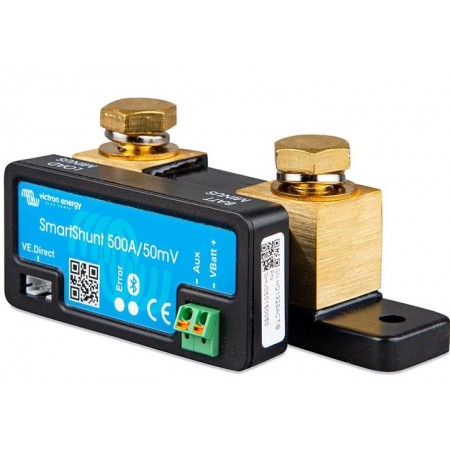

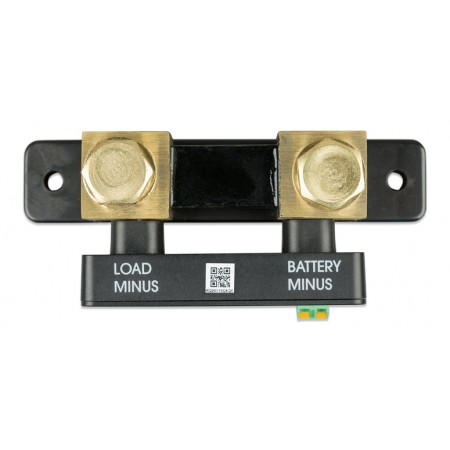

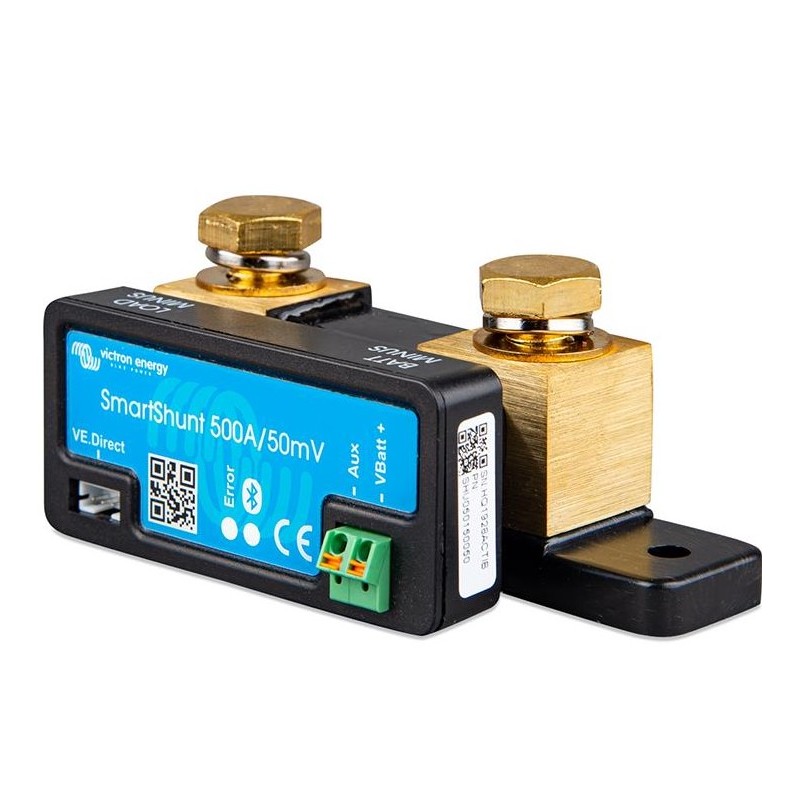

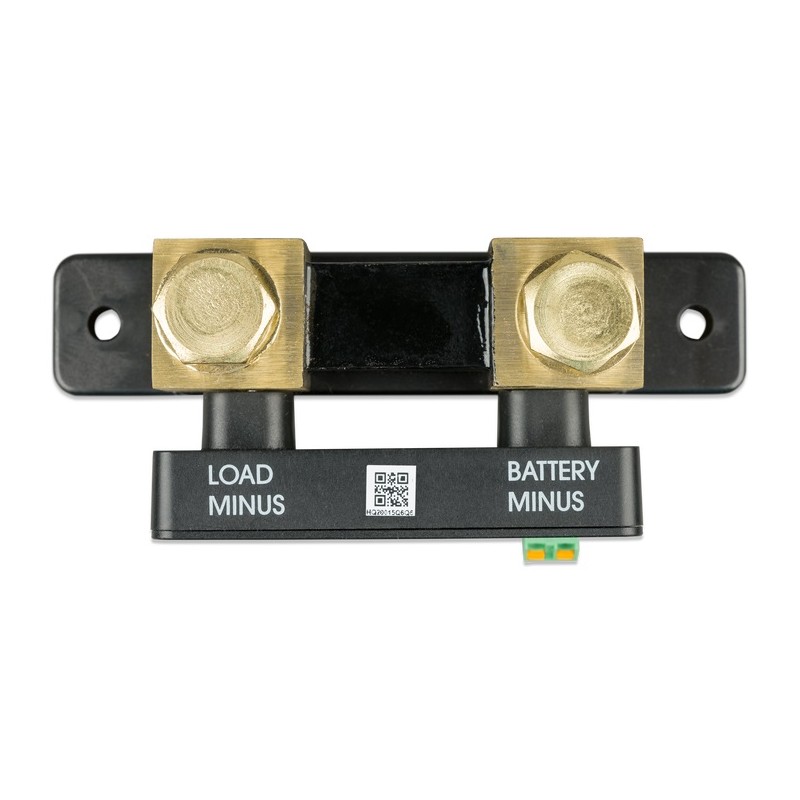

• SmartShunt je monitor batérie rovnako ako séria BMV, iba je bez displeja. Displejom sa stáva Váš chytrý telefón s aplikáciou VictronConnect. Aplikáciu VictronConnect si môžete zadarmo stiahnuť na Google Play, alebo v App Store.
• SmartShunt sa pripája cez Bluetooth k aplikácii VictronConnect v smartfóne (alebo tablete) a pohodlne si môžete prečítať všetky sledované parametre batérie, ako je stav nabitia, historické informácie a mnoho iného.
• Aplikácia Victron Connect je plne zadarmo na APP store alebo Android obchode, stiahnúť si ju viete aj na linku priamo od Výrobcu Victron Energy: https://www.victronenergy.com/support-and-downloads/software

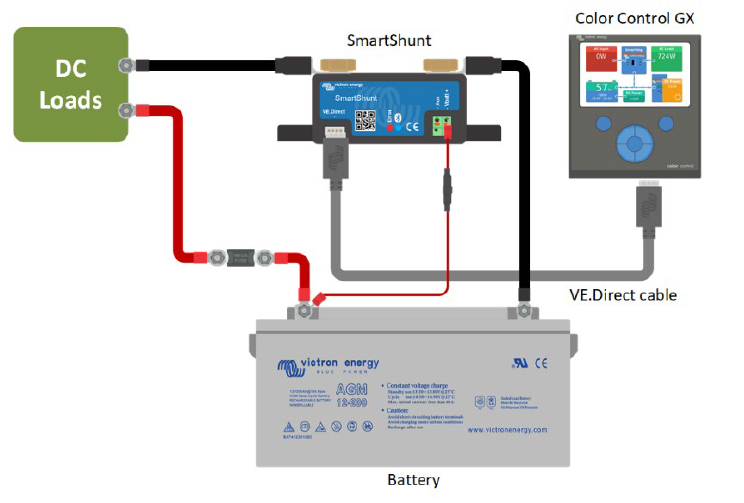

Schéma zapojenia so zariadením GX:

• Alternatívne môže byť SmartShunt pripojený a čítaný zariadením GX. Pripojenie k SmartShunt sa vykonáva pomocou kábla VE.Direct.
• SmartShunt je dobrou alternatívou k monitoru batérií BMV, najmä pre systémy, kde je potrebné monitorovanie batérií, ale vyžaduje sa menej kabeláže a nie je požadovaný klasický displej.

Najčastejšie využitie nájde práve v aplikáciách, kde má zákazník batériu s nekompatibilným BMS, ktoré nevie komunikovať s Victronom alebo má batériu ktorá BMS neobsahuje.

Schéma zapojenia s meraním štartovacej batérie:

• SmartShunt je vybavený rozhraním Bluetooth, portom VE.Direct a pripojením, ktoré je možné použiť na sledovanie druhej batérie, na monitorovanie v strednom bode alebo na pripojenie teplotného senzora.
• Vďaka tomuto jedinečnému prevedeniu a dodatočnej funkcí monitorovania druhej batérie, je škála využitia naozaj veľká. V tomto prípade je na schéme jasné že dokážeme monitorovať štartoaciu batériu napríklad v karaváne, kedy máme perfektný prehľad o jej aktuálnom stave nabitia.
• namiesto monitorovania druhej batérie je možné pripojiť napríklad aj teplotný senzor, ktorý bude merať teplotu na batériovej svorke. Takto sa zvyšuje zároveň aj bezpečnosť systému vďaka pokročilému monitorovaniu.

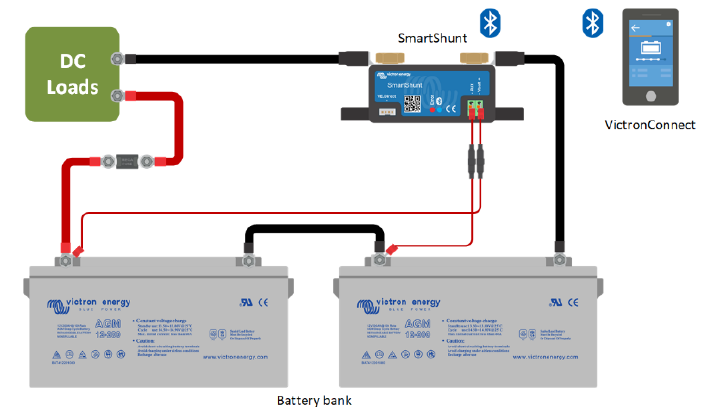

Schéma zapojenia s meraním stredového napätia:

• Monitoring druhej batérie v 24V zapojení je veľmi nápomocná funkcionalita, ktorá v minulosti vo veľa 24V systémoch s olovenými alebo Lítiovými batíériami chýbala.
• Zákazník má prehľad o vybalancovaní batérií, prípadne vie rozpoznať rozbalancované batérie na diaľku bez potrebného merania na mieste.
