GX IO-Extender 150 – rozširujúci modul pre GX zariadenia

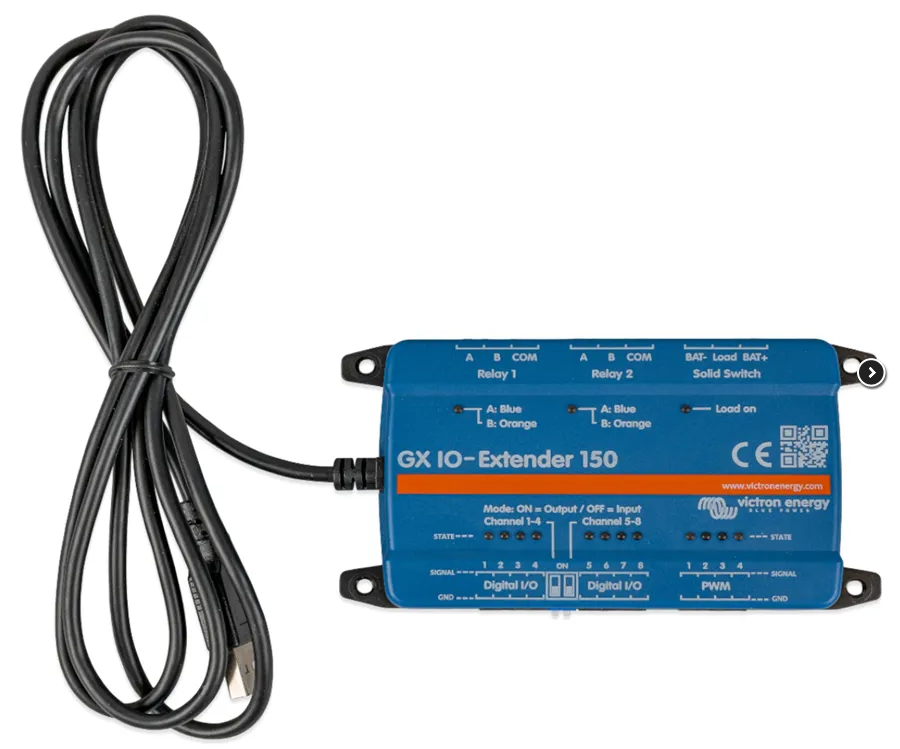

Victron Energy GX IO-Extender 150 je inteligentný rozširujúci modul navrhnutý na rozšírenie vstupných a výstupných možností zariadení radu GX. Pripája sa prostredníctvom USB rozhrania, ktoré zároveň zabezpečuje jeho napájanie. Poskytuje jednoduchý spôsob integrácie dodatočných senzorov, spínačov a riadiacich prvkov do vášho energetického systému.

• Modul je možné konfigurovať prostredníctvom Node-RED priamo v GX zariadení alebo pomocou prepínačov v sekcii Switches používateľského rozhrania GX.

• GX IO-Extender 150 je ideálnym doplnkom pre používateľov, ktorí potrebujú rozšíriť možnosti monitorovania a riadenia svojho systému Victron Energy. Vďaka podpore Node-RED, flexibilným vstupom a výstupom, reléovým aj SSR výstupom a jednoduchej integrácii do GX prostredia predstavuje výkonné riešenie pre pokročilú automatizáciu energetických systémov, priemyselných aplikácií, ostrovných elektrární, lodí či mobilných inštalácií.

Hlavné vlastnosti a funkcie

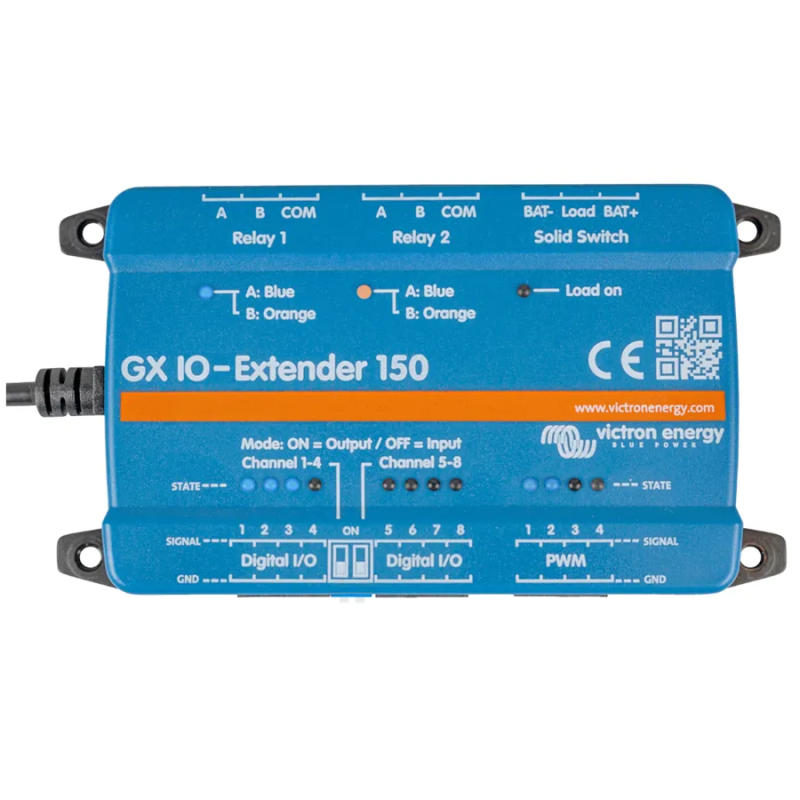

8 konfigurovateľných digitálnych vstupov/výstupov

Každý z ôsmich I/O portov je možné individuálne nastaviť ako vstup alebo výstup. Stav jednotlivých portov je indikovaný pomocou LED diód pre jednoduchú diagnostiku a kontrolu.

PWM výstupy

Štyri PWM kanály umožňujú presné riadenie externých zariadení pomocou pulzno-šírkovej modulácie. Výstupy pracujú s napätím 5 V, frekvenciou 1,5625 kHz a rozlíšením 8 bitov.

Dve bistabilné relé

Modul obsahuje dve bistabilné (latching) relé, ktoré zachovávajú svoj stav aj po odpojení napájania. Sú vhodné na ovládanie rôznych AC aj DC obvodov.

Polovodičové relé (SSR)

Integrované SSR umožňuje rýchle a spoľahlivé spínanie jednosmerných záťaží. Podporuje odporové, kapacitné aj indukčné záťaže, čím poskytuje vysokú flexibilitu pri automatizácii systému.

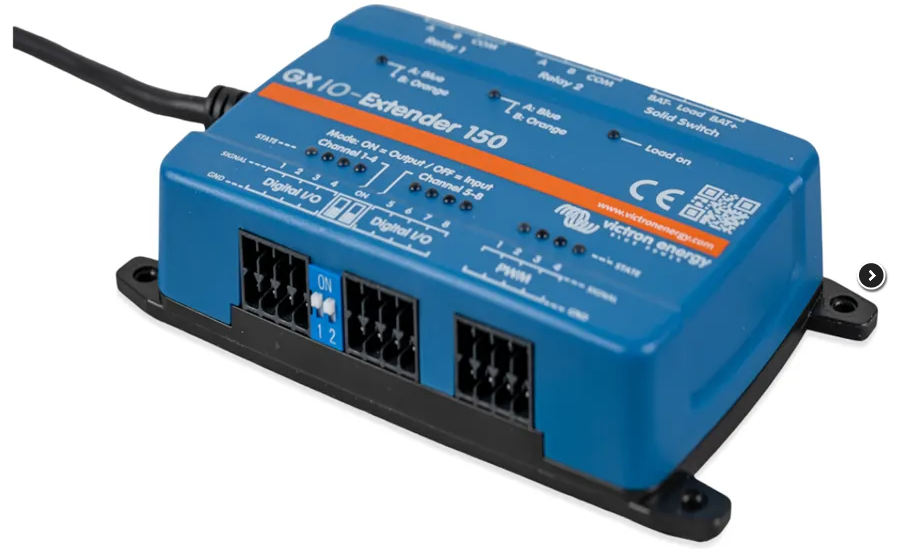

Zásuvné pružinové svorky

Použitie zásuvných pružinových terminálov výrazne uľahčuje a urýchľuje zapojenie vodičov, pričom zabezpečuje spoľahlivý elektrický kontakt.

Galvanické oddelenie

Všetky obvody modulu sú galvanicky oddelené od USB rozhrania, čo zvyšuje bezpečnosť prevádzky a chráni pripojené zariadenia pred nežiaducimi elektrickými vplyvmi.
